La etapa giratoria hueca de la serie WT también se refiere a los actuadores giratorios huecos con un gran orificio abierto, se puede equipar con un reductor planetario o un reductor de ángulo recto para obtener una gran relación de reducción. Por lo general, la etapa giratoria hueca es impulsada por servomotores, pero a veces por motores paso a paso. Podemos configurar motores junto con el escenario para enviar, pero también podemos ayudar a los usuarios a instalar sus propios motores.
WANMING ofrece una amplia gama de etapas giratorias huecas IP65, bienvenido a contactarnos para una mayor cooperación comercial.
¿Busca actuadores rotativos huecos? Las etapas de la serie WT son totalmente compatibles con todo tipo de reductores planetarios o reductores de ángulo recto.
¿Necesita una mesa giratoria hueca? Nuestro equipo de personalización de productos puede completar la mayoría de las modificaciones de plataformas rotativas huecas en 5 días hábiles.

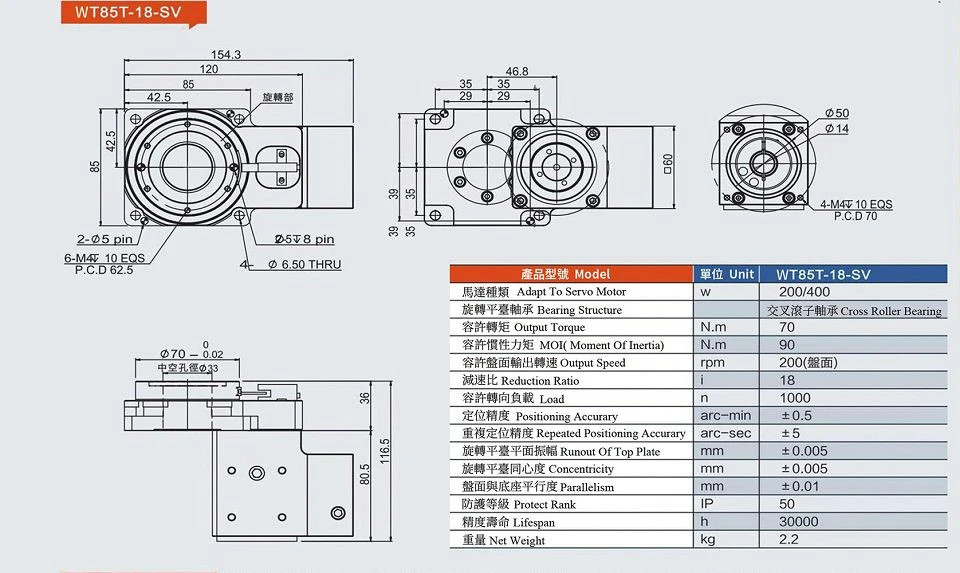

Modelo | WT60 | WT85 | WT130 | WT200 | WT280 | ||
Relación de reducción(i) | 5/10 | 5/10/18 | 10/18 | 10/18 | 10 | ||
Tamaño del marco | 60 mm cuadrados | 85 mm cuadrados | 130 mm cuadrados | 200 mm cuadrados | 280 mm cuadrados | ||
Tamaño de apertura hueca | Φ28 | Φ33 | Φ62 | Φ100 | Φ150 | ||
Adaptarse al servomotor | 100W | 400/100W | 400W | 750W | 1000/1500W | ||
Estructura de rodamiento | Cojinete de rodillos cruzados | ||||||
Par admisible (Nm) | 8/7 | 60/45/25 | 70/50 | 105/75 | 160 | ||
MQI(Momento de inercia)(Nm) | 15/11 | 80/65/40 | 110/75 | 170/110 | 300 | ||
Velocidad de salida | 200 rpm | ||||||
Carga | 400N | 1000N | 3500N | 6000N | 12000N | ||
Precisión de posicionamiento | ±0.5arc-min | ||||||
Precisión de posicionamiento repetido | ±5arc-seg | ||||||
Alabeo de la placa superior | ±0.005mm | ||||||
Concentricidad | ±0.005mm | ||||||
Paralelismo | ±0.01mm | ||||||
Rango de protección | IP50 | ||||||
Esperanza de vida | 30000 horas | ||||||
Peso neto | 0.54kg | 1,4 kg | 2,5 kg | 8 kg | 20kg | ||
Notas: para etapa giratoria hueca opcional todo tipo de servomotores o motores paso a paso. | |||||||
Características
● Con gran tamaño de apertura abierta.
● Mayor velocidad de salida que otras estructuras de engranajes helicoidales.
● Mayor precisión de posicionamiento que la etapa rotatoria de engranaje helicoidal
● Motores paso a paso o servomotores opcionales.
● Equipado con reductor planetario o reductor de ángulo recto para obtener una gran relación.
Nuestro certificado de patente de modelo de utilidad como se adjunta a continuación
Preguntas más frecuentes
P1: ¿Es usted una empresa comercial o un fabricante?
R: somos productores de fábrica.
Q2: ¿Cuál es el MOQ?
R: MOQ: 1PCS
P3: ¿Cuál es su tiempo de entrega?
R: Para la etapa rotatoria hueca del modelo estándar, tenemos en stock. Necesita 3 días para la entrega después de recibir el pago.
Para el tamaño personalizado no estándar, necesita 10-15 días hábiles después de recibir el pago.
P4: ¿Proporcionan muestras? ¿Es gratis o extra?
R: Sí, podemos ofrecer la muestra para probarla, pero debe pagar el flete y el costo de la muestra.
P5: ¿Qué requisitos técnicos debemos ofrecer para la mesa de posicionamiento rotatorio?
R: Para el tamaño personalizado, debe confirmar los siguientes parámetros con nuestro personal.
1. ¿Cuál es su carga máxima?
2. ¿Cuál es la precisión que pediste?
3. ¿Cuál es su velocidad máxima?
4. ¿Cómo lo instalas? Horizontal, vertical, elevación, etc.
5.¿Cuál es la dimensión de su carga?
6. Otros factores que creas que son importantes.
P6: ¿Por qué elegir WANMING en China?
1. Excelente equipo: ingeniero estructural profesional para dibujos y muestras de clientes.
2.Excelente control de calidad: equipado con control de calidad de palo siguiendo con ingenieros experimentados.
3. Excelente ahorro de costos: pedido de lote de prueba pequeño disponible.
4. El tiempo de entrega es corto: tenemos máquinas CNC, máquinas de afeitar de engranajes NC,
Fresado de engranajes NC, rectificadoras de engranajes CNC, por lo que se puede controlar la calidad y el tiempo de producción.
5. El informe de prueba de precisión está disponible. Contamos con interferencia láser API de alta precisión importados de USA.
