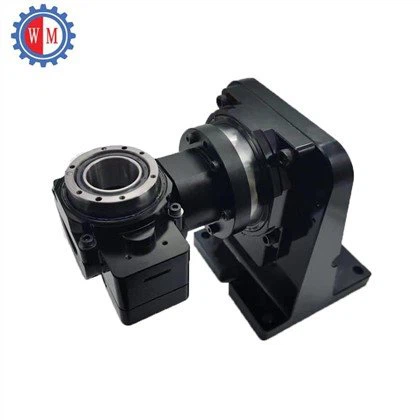

La mesa giratoria hueca de alta velocidad de la serie WHD / R con una estructura de engranajes Hipoide rígida y fuerte puede obtener precisión de precisión. Se refiere a la plataforma giratoria hueca impermeable IP65 Hypo tooth, que puede hacer movimientos de rotación impulsados por servomotores o motores paso a paso. La mayoría de los modelos tienen cuerpo de aluminio o acero inoxidable para elegir. Tiene muchas más ventajas económicas que los motores DD, por lo que es ampliamente utilizado en equipos de prueba y aplicaciones de automatización 3C.
¿Busca una mesa giratoria hueca de alta velocidad? Las etapas de la serie WHD/R son totalmente compatibles con todo tipo de actuadores giratorios huecos.
¿Necesita una plataforma giratoria hueca? Nuestro equipo de personalización de productos puede completar modificaciones de etapas motorizadas dentro de los 3 días hábiles.
Modelo | WHD60-30-SV | WHD100-30-SV | WHD150-30-SV | WHD200-30-SV | |||
Tamaño del marco | 60mm cuadrados. | 100mm cuadrados. | 150 mm cuadrados. | 200 mm cuadrados. | |||
Tamaño de apertura hueca | Φ18 | Φ50 | Φ70 | Φ100 | |||
Adaptarse al servomotor | 750W | 1000/1500W | 200/400W | 750W | |||
Estructura portante | Rodamiento de rodillos cruzados | ||||||
Par de salida | 38n.m. | 120 N.m. | 240N.m | 500 N.m. | |||
MQI (Momento de Inercia) | 8 N.m. | 160 | 480 | 900 | |||
Velocidad de salida | 100 rpm | ||||||
Ratio de reducción | 30 | ||||||
Carga | 400N | 3000N | 7000N | 12000N | |||
Precisión de posicionamiento | ≤40 segundos de arco | ||||||
Precisión de posicionamiento repetida | ≤10 segundos de arco | ||||||
Agotamiento de la placa superior | ±0,005 mm | ||||||
Concentricidad | ±0,005 mm | ||||||
Paralelismo | ±0,01 mm | ||||||
Rango de protección | IP65 | ||||||
Vida útil | 30000Hrs | ||||||
Peso neto | 0,9 kg | 8,5 kg | 18 kg | 59kg | |||
Notas: Para mesa giratoria hueca de alta velocidad opcional todo tipo de servomotores o motores paso a paso. | |||||||
Funciones
● Con gran apertura abierta
● Acoplamiento directo, mayor velocidad
● Mayor precisión de posicionamiento que la etapa rotativa del engranaje sin fin
● Motores paso a paso o servomotores opcionales.
● El motor y el cuerpo de la etapa se pueden separar.
● Rango impermeable: IP65
Nuestro Certificado de Patente de Modelo de Utilidad como se adjunta a continuación
PREGUNTAS MÁS FRECUENTES
Q1: ¿Es usted una empresa comercial o un fabricante?
R: Somos productores de fábrica.
P2: ¿Qué es el MOQ?
A: MOQ: 1PCS
Q3: ¿Cuánto dura su tiempo de entrega?
R: Para el modelo estándar de mesa giratoria hueca de alta velocidad, tenemos en stock. Necesita 3 días para la entrega después de recibir el pago.
Para el tamaño personalizado no estándar, necesita de 10 a 15 días hábiles después de recibir el pago.
Q4: ¿Proporcionan muestras? ¿Es gratis o extra?
R: Sí, podríamos ofrecer la muestra para probar, pero debe pagar el flete y el costo de la muestra.
¿Por qué elegir WANMING en China?
1. Excelente equipo: Ingeniero estructural profesional para el dibujo del cliente y muestras.
2. Excelente control de calidad: equipado con control de calidad stick siguiendo con ingenieros experimentados.
3. Excelente ahorro de costos: pedido de lote de prueba pequeño disponible.
4. El tiempo de espera es corto: Tenemos máquinas CNC, máquinas de afeitado de engranajes NC,
NC gear mill-ling, máquinas de rectificado de engranajes CNC, por lo que la calidad y el tiempo de producción podrían ser controlados.
5. El informe de prueba de precisión está disponible. Tenemos interferencia láser API de alta precisión importada de EE. UU.
