El papel fundamental y la aplicación de las etapas rotativas motorizadas de alta-precisión en las industrias modernas
Permitir precisión, automatización e innovación en sectores de alta-tecnología en todo el mundo
En el panorama de la fabricación avanzada y la ingeniería de precisión, la plataforma giratoria motorizada se erige como un componente indispensable que cierra la brecha entre la intención del diseño y la precisión operativa. Este dispositivo especializado, diseñado para ofrecer un movimiento de rotación preciso alrededor de un solo eje, se ha convertido en la columna vertebral de innumerables aplicaciones de alta-tecnología donde incluso la desviación angular más pequeña puede comprometer la calidad del producto o la eficiencia operativa. Desde la fabricación de semiconductores hasta las pruebas aeroespaciales, la etapa giratoria motorizada permite un posicionamiento automatizado y repetible que las operaciones manuales simplemente no pueden igualar.
Comprensión de la mecánica central de las etapas rotativas motorizadas

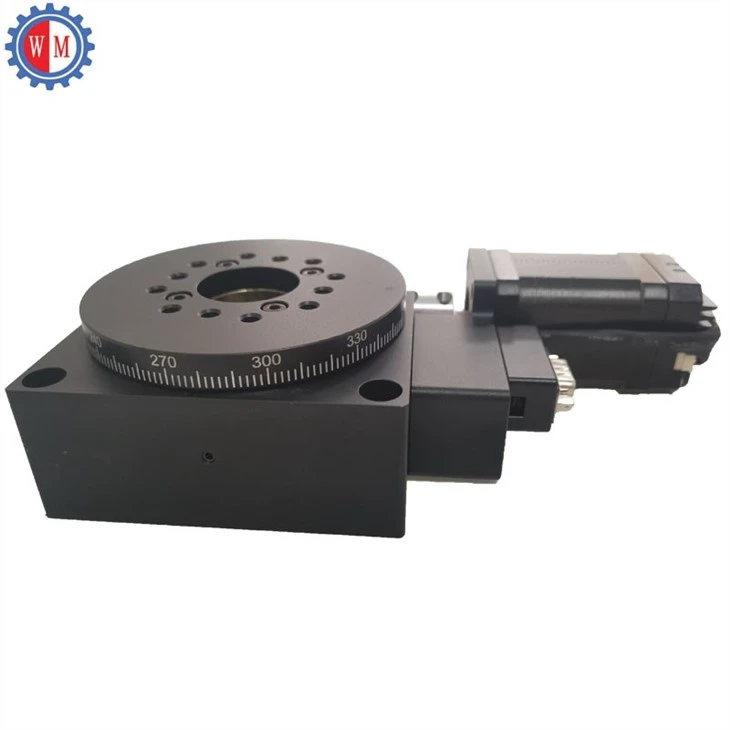

En esencia, una platina giratoria motorizada es un sistema de posicionamiento de precisión que convierte la energía eléctrica en rotación mecánica controlada. Su funcionalidad se basa en una combinación sinérgica de componentes clave, cada uno de los cuales desempeña un papel vital para garantizar un rendimiento óptimo.
Componentes clave
- Motor:Fuerza impulsora (CC paso a paso o sin escobillas) seleccionada para velocidad, par y precisión
- Sistema de rodamientos:Soporta la rotación con mínima fricción (rodillos cruzados o cojinetes de aire)
- Codificador:Proporciona información sobre la posición en tiempo real-para el control de bucle cerrado-
- Sistema de control:Permite el movimiento programable y la integración del sistema.
Juntos, estos componentes definen los tres parámetros principales de rendimiento de una platina giratoria motorizada:Un elemento fundamental de cualquier escenario giratorio motorizado es el codificador, un sensor que proporciona información en tiempo real-sobre la posición angular de la plataforma. Este circuito de retroalimentación es esencial para el control de circuito cerrado-, ya que permite que el sistema corrija las desviaciones y mantenga la posición deseada con una precisión excepcional. Mientras tanto, el sistema de control sirve como el "cerebro" del escenario, permitiendo perfiles de movimiento programables, secuencias de posicionamiento automatizadas e integración con sistemas de fabricación más grandes.
Exactitud:Qué tan cerca coincide la posición real con la posición ordenada
Repetibilidad:Capacidad para regresar constantemente a una posición establecida.
Resolución:Rotación incremental más pequeña alcanzable
Proceso de personalización de etapas rotativas motorizadas de múltiples-ejes: una guía completa
Las etapas giratorias motorizadas son componentes-diseñados con precisión que desempeñan un papel fundamental en numerosas aplicaciones industriales, científicas y de investigación, ya que permiten un posicionamiento angular y una rotación precisos con control automatizado. Cuando las soluciones estándar-disponibles-no cumplen con los requisitos exclusivos de los sistemas especializados-como alta capacidad de carga, posicionamiento ultra-preciso, sincronización multi-eje o compatibilidad con condiciones operativas extremas,-personalizar las etapas giratorias motorizadas multi-eje se convierte en una opción necesaria y estratégica. Este artículo proporciona una descripción general detallada-paso-del proceso de personalización para etapas giratorias motorizadas de múltiples-ejes, que cubre las etapas clave desde la definición de requisitos hasta el soporte posterior-a la entrega y destaca consideraciones críticas para garantizar que el producto final se alinee con las expectativas de rendimiento y las necesidades de la aplicación.
1. Definición de requisitos: la base de la personalización
El éxito de cualquier proyecto de personalización de platina giratoria motorizada multi-eje comienza con una definición clara y completa de los requisitos. Esta fase requiere una estrecha colaboración entre el cliente y el fabricante, ya que las especificaciones vagas o incompletas pueden provocar resultados desalineados, retrasos o revisiones costosas. Los elementos clave a articular durante esta etapa incluyen:
1.1 Contexto de la aplicación y entorno operativo
En primer lugar, los clientes deben comunicar la aplicación específica donde se implementarán las etapas giratorias motorizadas de múltiples-ejes. Los casos de uso comunes incluyen el procesamiento de obleas semiconductoras, pruebas de componentes aeroespaciales, equipos de imágenes médicas, robótica, mecanizado láser y sistemas de metrología-cada uno con distintas demandas operativas. Por ejemplo, una etapa giratoria utilizada en litografía de semiconductores requiere precisión de nivel nanométrico-y alta repetibilidad, mientras que una para automatización industrial-de servicio pesado puede priorizar la capacidad de carga y la durabilidad sobre la precisión extrema.
Igualmente crítico es detallar el entorno operativo. Factores como el rango de temperatura (desde criogénico -40 grados hasta alta-temperatura de 85 grados o más), los niveles de humedad, la presencia de polvo, productos químicos o vibraciones y los requisitos de vacío o sala limpia (por ejemplo, compatibilidad con sala limpia ISO Clase 5) influyen directamente en la selección de materiales, el diseño del sellado y la integración del motor. Por ejemplo, las etapas utilizadas en entornos de vacío deben utilizar materiales y lubricantes con baja desgasificación para evitar la contaminación, mientras que aquellas en entornos industriales hostiles pueden requerir protección con clasificación IP65 contra la entrada de polvo y agua.
1.2 Especificaciones de rendimiento
Los parámetros de rendimiento son el núcleo de la personalización del escenario giratorio motorizado de múltiples-ejes, ya que determinan las capacidades funcionales del escenario. Las especificaciones clave a definir incluyen:
Rango angular: el ángulo de rotación total requerido para cada eje (por ejemplo, rotación continua de 360 grados, ±180 grados o un rango limitado como 0-90 grados). Para sistemas de múltiples-ejes, esto puede variar según los ejes; por ejemplo, una etapa de 3 ejes puede incluir un eje con rotación continua y dos ejes con recorrido angular limitado.
Precisión de posicionamiento y repetibilidad: la precisión se refiere a la diferencia entre la posición ordenada y la posición real lograda, mientras que la repetibilidad es la consistencia de regresar a una posición establecida. Por lo general, se miden en segundos de arco (″) o minutos de arco (′), y las aplicaciones de alta-precisión exigen exactitud de<5″ and repeatability of <1″.
Resolución: El movimiento angular incremental más pequeño que el escenario puede lograr, a menudo determinado por el motor y el sistema de retroalimentación. Los motores micropasos o actuadores piezoeléctricos pueden ofrecer una resolución de hasta 0,01 ″.
Capacidad de carga: La carga estática y dinámica máxima (en kg o N) que debe soportar el escenario, incluido el peso de la carga útil y cualquier fuerza externa. Las etapas de múltiples-ejes deben tener en cuenta la distribución de carga entre los ejes para evitar tensiones mecánicas o degradación del rendimiento.
Velocidad y aceleración: la velocidad de rotación máxima (en rpm o grados por segundo) y las tasas de aceleración/desaceleración requeridas para la aplicación. Las aplicaciones de alta-velocidad, como los sistemas de inspección automatizados, pueden necesitar velocidades superiores a 100 rpm, mientras que el posicionamiento de precisión puede priorizar movimientos lentos y suaves.
Tiempo de asentamiento: el tiempo necesario para que la plataforma alcance y se estabilice en la posición ordenada después del movimiento, fundamental para aplicaciones de alto-rendimiento donde el tiempo de ciclo es una prioridad.
